新版《石油化工仪表接地设计规范》中需注意的三项要求

2020年03月26日 06:45来源:未知手机版

臭鼻症,dnf妖怪哪里跑,我的世界多玩盒子

对于自控系统来说,最致命的风险是电源和接地。新版SHT3081-2019《石油化工仪表接地设计规范》中工作接地和本安接地变化不大,注意以下三点:
01
隔离栅可不接地
一般大型企业和新建企业已经全部使用隔离式安全栅,隔离机柜间和现场电路,性能突出,安装维护方便,安全性也高很多。
SHT3081-2019《石油化工仪表接地设计规范》4.3.1 采用隔离式安全栅的本质安全系统可不接地。

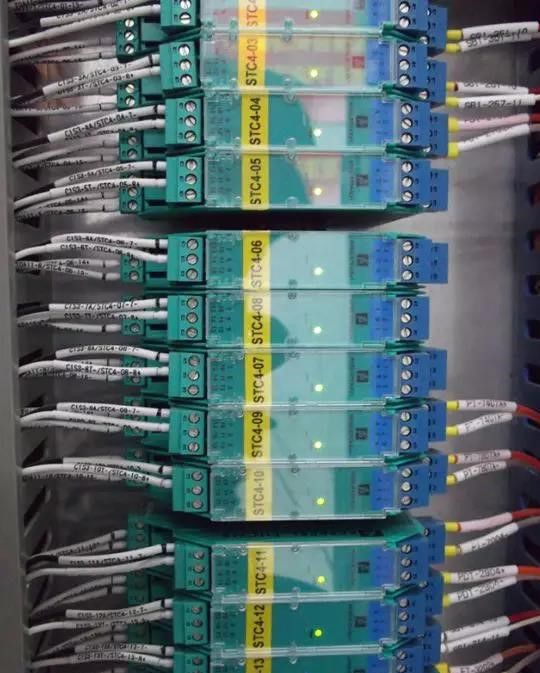

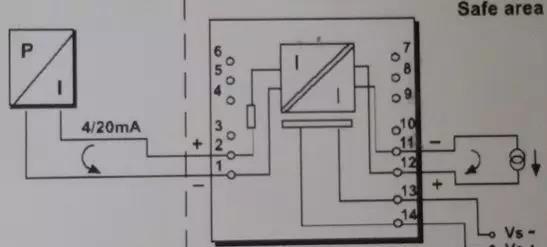

隔离式安全栅及电路图,贵有贵的道理
02
齐纳栅一定要接到工作接地上,且接地排要和电源负连接
齐纳栅采用二极管和快速熔断结构,有着原理简单、价格低廉的特点,但必须做好接地,其可靠性不如隔离栅。
SHT3081-2019《石油化工仪表接地设计规范》4.3.2 采用齐纳式安全栅的本质安全系统应接到工作接地。4.3.4 齐纳式安全栅的接地汇流排(或接地导轨)应与直流电源的负端相连接。

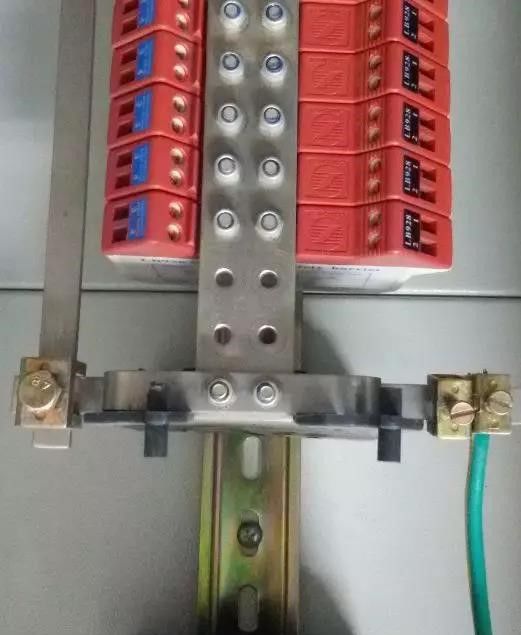

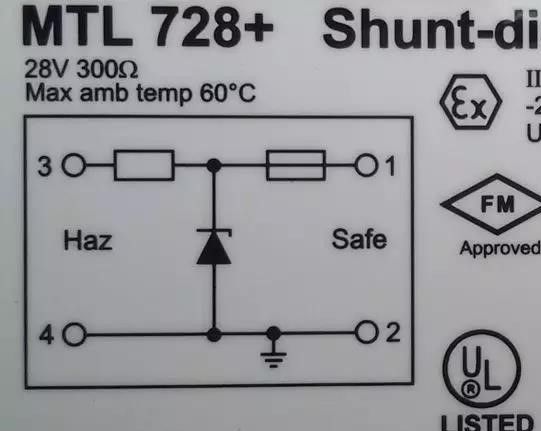

齐纳式安全栅必须做好可靠接地
03
工作地和本安地在机柜间内部不可以和保护地相连接
工作接地和本安接地必须单独接到汇总板或接地排,防止出现串接现象,避免一条路线故障引起串接的线路出现问题。
SHT3081-2019《石油化工仪表接地设计规范》4.2.4 工作接地在接到汇总板或网型接地排之前不应与保护接地混接。4.3.6 机柜内齐纳式安全栅的接地汇流排应接到本机柜的工作接地汇流排,再经接地干线接到工作接地汇总板。

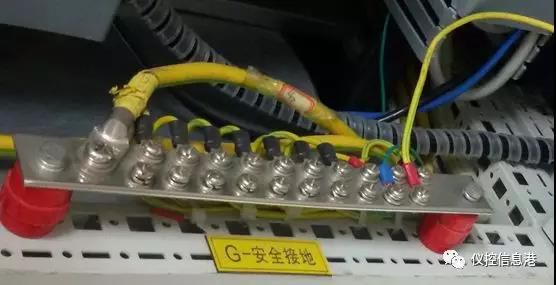

必须按规范进行可靠接地
控制系统是仪电自控的核心甚至是大脑
系统不稳定是最可怕的风险
甚至是致命的风险
仪电管理人员必须意识到这个风险
高度重视接地问题
接地做好了
自控系统运行才稳定
安全生产基础才牢固
来源:中国化学品安全协会
